Как правильно заполнять ведомости покупных изделий

Ведомость покупных изделий

ФОРМИРОВАНИЕ ТЕКСТОВОЙ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ ПО ЕСКД

Документатор

Программа Документатор позволяет формировать следующие типы текстовых документов согласно ЕСКД:

• перечень элементов схемы электрической принципиальной (ПЭ3);
• спецификация;
• ведомость покупных изделий (ВП);
• нестандартная ведомость покупных изделий.

Все эти документы формируются автоматически на основании текстовых файлов BOM (Bill of Materials), созданных в формате CSV (Comma Separated Value), которые формируются всеми современными САПР для Windows (P-CAD, Protel, OrCAD и др.) на основе файлов схем или печатных плат.

Для того чтобы сформировать текстовый конструкторский документ, необходимо сначала загрузить в Документатор текстовый файл BOM. Сначала появляется запрос определения полей из загружаемого файла как показано на рис. 1а. Затем экране появится перечень полей в виде столбцов таблицы, как показано на рис. 1б.

Программа проверит корректность записей и предложит исправить ошибки, если такие существуют.

Далее, для того чтобы правильно сформировать текстовые документы, необходимо указать, какая информация содержится в столбцах открытого файла (BOM). Например, во втором столбце находятся позиционные обозначения компонентов, в четвертом - технические условия, в пятом - тип компонента и т.д.

Эта информация задается в форме, которая вызывается отдельной кнопкой, и в которой указываются соответствия полей открытого файла (BOM) и полей конструкторских документов.

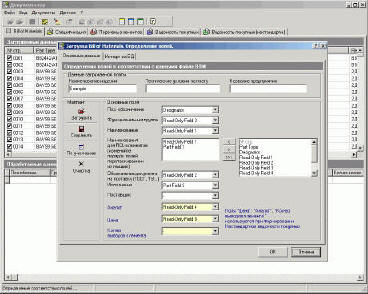

Рис. 1а. Запрос определения полей Документаторе из файла BOM.

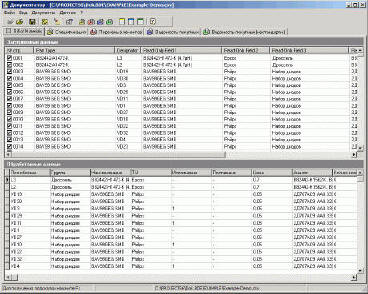

Рис. 1б. Загруженный в Документатор файл BOM.

Таблицу соответствий можно сохранить в виде отдельного файла, для того чтобы не повторять подобную операцию в дальнейшем. На данном этапе программа также позволяет, с помощью дополнительных окон внизу экрана, просматривать и корректировать информацию о компонентах в сгруппированном виде.

Программа готова для автоматического формирования перечня элементов и ведомости покупных изделий. Для этого необходимо перейти в соответствующую закладку и заполнить поля, в которых указываются фамилии конструкторов и децимальный номер документа. Заполнение фамилий конструкторов и проверяющих производится путем выбора их из списка, созданного заранее или ввода с клавиатуры. Затем необходимо нажать кнопку Cформировать . В окне можно будет наблюдать полученный документ, и затем сохранить его в формате Word.

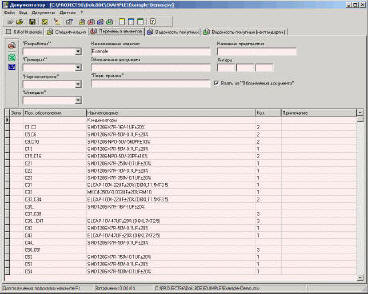

Рис. 1г. Сформированный перечень

Для формирования спецификации необходимо заполнить соответствующие формы Сборочные единицы , Детали , Стандартные изделия , Прочие изделия , Материалы и т. д. Форма Прочие изделия заполняется автоматически, извлекая данные из файла BOM. Далее, как и при формировании ПЭ3 и ВП, достаточно нажать кнопку сформировать и сохранить полученную спецификацию формате Word.

Полученные таким образом текстовые документы полностью соответствуют стандартам ЕСКД.

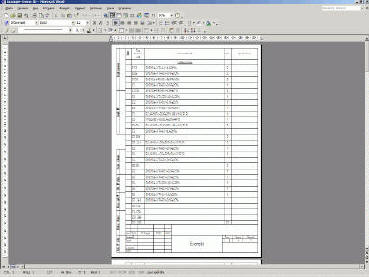

Рис. 2. Так выглядит перечень элементов, открытый в Word.

Есть так же возможность создать ведомость покупных изделий нестандартного формата, что часто практикуется на предприятиях для внутреннего документооборота. В данной ведомости поля можно задавать по усмотрению конструктора. В эту ведомость конструктор также может вводить поля, которые необходимы в процессе проектирования изделия. Например, в элементную базу САПР можно заносить информацию о стоимости компонента, и после создания схемы электрической принципиальной получить ориентировочную стоимость комплектующих на данный образец, которая подробно будет отражена в ведомости.

Программа имеет удобный пользовательский интерфейс на русском языке, встроенный справочник по работе с программой, примеры и рекомендации по формированию баз данных. В справочнике также даются рекомендации по формированию файлов BOM в САПР P-CAD и Protel.

Документатор является тем недостающим модулем, которого нет во всех зарубежных САПР, так как оформление конструкторской документации по российским ГОСТам отличается от зарубежного и позволяет без существенных затрат времени получать текстовую конструкторскую документацию на электронные устройства, разработанные практически в любой САПР.

Переменныеданные для исполнений?

В ГОСТ 2.113-75 по поваду переменных данных написано следующее:
г) переменные данные для каждого последующего исполнения следует записывать с соблюдением правил, установленных для единичных спецификаций, но составные части независимо от их обозначений следует записывать в каждом разделе в порядке возрастания номеров позиций, определившихся при записи составных частей для основного исполнения. Составные части, не применявшиеся в основном исполнении, следует записывать в конце соответствующего раздела;

Если у меня в основном иполнении стоит трансформатор скажем под номером 5, а в исполнении 01 я хочу использовать совсем другой трансформатор, то мне так же присвоить ему номер 5, или же использовать номера не применявшиеся в основном исполнении?

позиционное обозначение eis [13.05.08 11:22]
Чертеж один User [13.05.08 11:53]
ДА могут совпадать, если DmCooper [13.05.08 17:16]
А как исключать элементы? User [13.05.08 17:52]
. VMS [13.05.08 18:33]
После строки ПЕРЕМЕННЫЕ ДАННЫЕ ДЛЯ ИСПОЛНЕНИЙ DmCooper [13.05.08 19:04]
Как правильно заполнять ведомость покупных изделий? User [15.05.08 10:47]
И что писать если будут исключены все элементы с одним наминалом? User [15.05.08 10:53]
Просто не указываешь позицию и все. DmCooper [15.05.08 11:04]
Предпачтительнее групповая, User [15.05.08 11:56]
Так и писать Paul Shevchenko [15.05.08 12:23]
Очень удобная форма!! User [15.05.08 12:37]
ГОСТ 2.113-75 Paul Shevchenko [15.05.08 12:47]
Укзывается сколько нужно, отнимать не любят DmCooper [15.05.08 11:00]
Так же как и со спецификацией Бриг [15.05.08 13:22]
А если не известно, будут ли элементы входить? User [16.05.08 09:29]
. СЕР [16.05.08 09:40]
На нет и суда нет Бриг [16.05.08 11:56]
Удобно делать так Бриг [14.05.08 23:39]
. СЕР [15.05.08 00:08]
Вариант Бриг [14.05.08 23:55]
