Правильно вставить салонный фильтр

Установка угольного салонного фильтра
Категория: Обслуживание

автор: WhyMax | 23-05-, 01:37 | Просмотров: 14368

Я купил набор фильтров для вытяжки TOPPERR FV 2, состоящий из угольного и жиропоглощающего фильтра.
Второй фильтр устанавливать не обязательно, лучше поменяйте его в вытяжке на кухне.
Можно взять только угольный фильтр, он обойдется примерно в 100 рублей.

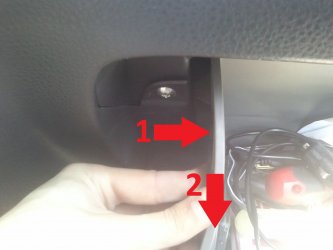

Открываем бардачок, надавливаем на него с одного края и тащим на себя

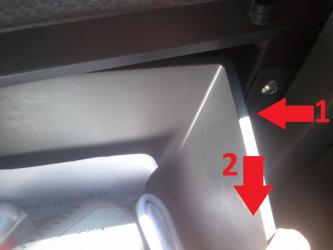

То же самое делаем и другого края и снимаем бардачок

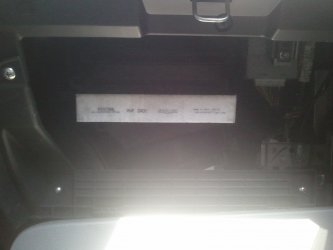

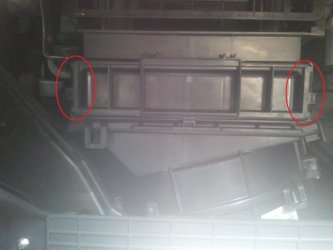

Снимаем прямоугольную крышку, нажав на удерживающие зажимы

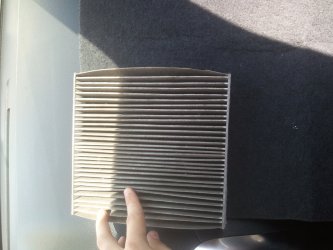

Вытаскиваем наш фильтр

Кладем его сверху на угольный фильтр и вырезаем его по размеру нашего салонного фильтра.
Размер фильтра: 185x180x30 мм

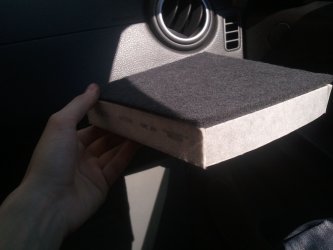

Получилось вот так

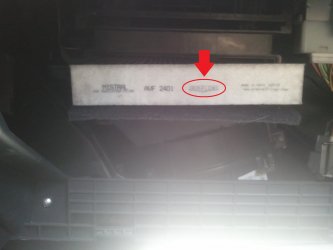

Кладем снизу угольный фильтр (черного цвета), а сверху вставляем обратно салонный фильтр. Стрелка с надписью Air Flow должна смотреть вниз (можно заметить, что верхняя часть фильтра грязная, в отличии от нижней)

Если эффект будет слабый, подложу еще один кусок вырезанного угольного фильтра.
Проделав такие же манипуляции можно заменить салонный фильтр.

Код фильтра на венгра: 95860-62J00, 95860-63J10
На японца: 95860-80J00; аналоги: J1348009 (Jakoparts), AC982 (AC982)

Еще одна подробная инструкция по замене салонного фильтра:

Другие новости по теме:

Нет, через низ всысывается, и делается это правильно, чтобы весь мусор на дне корпуса оставался. Решетки по бокам крышки корпуса могут вводить в заблуждение, они на самом деле ведут в нижнюю часть корпуса.
Когда я говорю, что поток через низ всасывается, я имею ввиду, что через низ фильтра! А так так, да, он вначале как бы вверху забирается.
Собственно они и на инструкции стрелкой показывают, что снизу вверх идет поток через фильтр.

Правильно - стрелкой вверх, по направлению потока (второе сверху фото).

Добавлено через 4 минуты
. Решетки по бокам крышки корпуса могут вводить в заблуждение, они на самом деле ведут в нижнюю часть корпуса.
Когда я говорю, что поток через низ всасывается, я имею ввиду, что через низ фильтра.
:yes1:

Гасан, тогда получается картинка на иструкции от Mann диверсия. ), ведь там фильтр установлен стороной без белых широких полос.

Не всем инструкциям надо доверять.:) По ТИСу такое иногда напишут. Чтоб какую-то деталь снять, полмашины разобрать надо по инструкции. А на деле все проще.

ЗЫ: возможно в то время еще белых полос на них не было.

Погодите, чет не пойму, на фильтрах ведь есть с одной стороны две ножки, с другой одна. И перепутать, что и куда подсунуть помоему не реально. Или я ошибаюсь?

Погодите, чет не пойму, на фильтрах ведь есть с одной стороны две ножки, с другой одна. И перепутать, что и куда подсунуть помоему не реально. Или я ошибаюсь?

Фильтра Mann для е39 схалтурили, и сделали их без пластиковых корпусов.

Фильтра Mann для е39 схалтурили, и сделали их без пластиковых корпусов.

Так все-таки, если ориентироваться по тем фильтрам с корпусами, то более темная сторона внизу оказывается или вверху? Ведь я так понимаю именно с этим определяется направленность?

Так все-таки, если ориентироваться по тем фильтрам с корпусами, то более темная сторона внизу оказывается или вверху? Ведь я так понимаю именно с этим определяется направленность?

вот вы тут диспут устроили ))) Ставь новый так. как стоял старый ))).

Похоже у половины фильтр стоит неправильно :D. Старый Filtron, там немного другая конструкция и тоже нет ясности :mad:

то опять получается несовпадение с картинкой MANN, т. к. на ней фильтр обращен стороной без белых полос по бокам..
Для тех кто в танке ))) В то время, когда это фото сделано Манн мог выпускать фильтры вообще без этих самых полос. Да и какая хрен разница, если по рисунку все правильно: воздух засасывается снизу со стороны амортизатора капота, выходит вверх через фильтр и далее идет в воздуховод. Писал же уже, сто раз повторять?

Возможен вариант, что неправильно стоят стрелки на реальном фильтре, и тогда все сойдется с инструкцией. Видимо, единственный верный признак темной (больше угля) или светлой стороной ставить фильтр к засасываемому потоку. Кто может посмотреть это на фильтрах с корпусом?

Для тех кто в танке ))) В то время, когда это фото сделано Манн мог выпускать фильтры вообще без этих самых полос. Да и какая хрен разница, если по рисунку все правильно: воздух засасывается снизу со стороны амортизатора капота, выходит вверх через фильтр и далее идет в воздуховод. Писал же уже, сто раз повторять?

Возможен вариант, что неправильно стоят стрелки на реальном фильтре, и тогда все сойдется с инструкцией. Видимо, единственный верный признак темной (больше угля) или светлой стороной ставить фильтр к засасываемому потоку. Кто может посмотреть это на фильтрах с корпусом?

светлая сторона на улицу

Имеется ввиду светлой навстречу потока с улицы (тогда она оказывается внизу) или светлой стороной к морде установщика. )

Источник: http://bmw5erclub.ru/forum/archive/index.php/t-47839.html

Toyota Prius. Правильная замена салонного фильтра

Обслуживание Приусов. Правильная замена салонного фильтра

Зачем менять салонный фильтр?
Думаю, что на этом вопросе мы не будем останавливаться, так как сейчас все грамотные, читают Интернет и понимают, что салонный фильтр менять надо обязательно .

Другой вопрос, на котором остановимся обязательно: Какой салонный фильтр ставить? Оригинал или дубликат? .

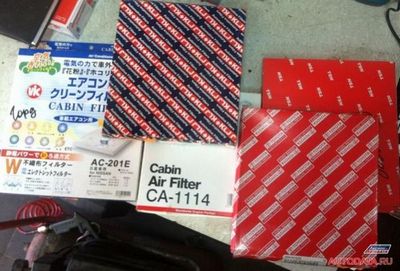

Сейчас фильтров салона выпускается огромное множество. И многие дубликаты по качеству и цене многократно превосходят оригиналы. Поэтому, какой фильтр ставить - это выбор владельца и мы на этом тоже останавливаться не будем.

Обратил внимание, что от 70 до 80% владельцев Приусов приезжают к нам в Гибрид-сервис с неправильно установленным салонным фильтром.
Как его можно установить неправильно, спросите вы.
Да очень просто: Вверх ногами !

Когда начинаешь показывать клиенту неправильно установленный салонный фильтр, то обычно клиент начинает спорить, показывая, что мы не лыком шиты, интернет читаем. знаем, что фильтр надо устанавливать нарисованной на нем стрелочкой вверх! .

Вот это и есть главная ошибка! Давайте разберем почему.
Действительно на любом салонном фильтре (если, конечно, он не изготовлен в ближайшем к вам подвале) нарисована стрелочка.

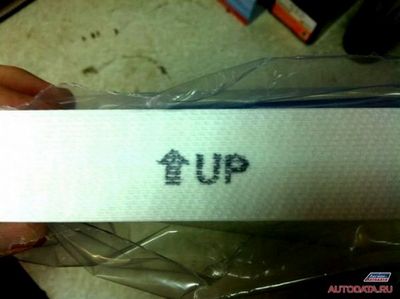

Но дело в том, что к этой стрелочке еще идет и надпись. А надпись бывает двух видов:

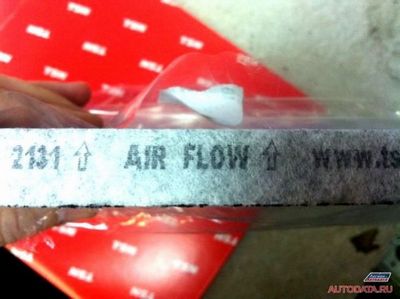

Так вот, в первом случае фильтр надо ставить стрелочкой вверх, так как она показывает где верх фильтра.

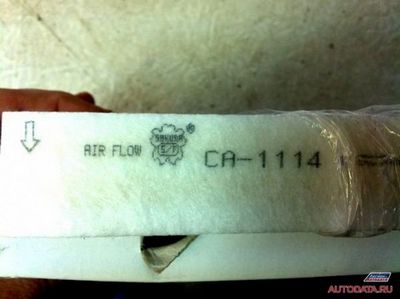

А во втором случае фильтр надо ставить стрелочкой вниз, так как она показывает не верх и низ, а НАПРАВЛЕНИЕ ПОТОКА ВОЗДУХА!

Поэтому, перед заменой фильтра, определите правильно, где у него верх, а где низ. От этого будет зависеть герметичность системы, которая исключит попадание пыли и грязи на влажный испаритель климат-системы.

Удачи на дорогах!

Гордеев С.Н.
Легион-Автодата

Гордеев Сергей Николаевич (ник на форуме Легион-Автодата - FERMER)
с.Кочневское (Свердловская обл. Белоярский р-н), ул.Садовая, д.33. Тел. +7 (902) 444-23-35.

Источник: http://autodata.ru/article/all/toyota_prius_pravilnaya_zamena_salonnogo_filtra/
